누수저감 및 절수기 교체를 통한 물 절약량 산정 -2편

이번 포스팅에서는 지난번에 이어 누수를 말하기에 앞서 필요한 개념들에 관해서 설명할게요.



블록시스템

 블록시스템 개념

‘블록시스템’이란 전체 관로 체계를 대-중-소의 단위 구역으로 나누어 적정 수압 및 수량이 유지되도록 관리하고 개별 블록에 대하여 직접 또는 야간의 최소 물 사용 시 유량을 측정하여 누수방지 수행하기 위한 단위 구역을 말합니다.

블록시스템은 수돗물 공급과정에서의 누수 및 수질오염 예방과 유수율 제고를 위한 송·배수시설의 효율적 운영 관리체계를 구축하기 위함으로 아래와 같이 단계별로 사업을 시행합니다.



[제1단계] 블록 설정

[제2단계] 블록별 수도관 정비

[제3단계] 유량계 등 설치 및 상수도 시설물 정비

[제4단계] 블록별 유수율, 누수율 등 분석

[제5단계] TM/TC에 의한 블록별 전산화 관리



 블록시스템 구축 방법

상수도 배수 관망에 블록시스템을 구축하기 위해서는 급수 지역, 지형 여건, 급수 여건 등을 고려하여 배수 관망을 관리하기 위한 구역별로 구역을 고립시켜야 합니다. 구역고립이란 독립된 구역 내의 유입량을 계측할 수 있는 시설인 유량계 및 유량계실을 설치하고 상시 유입량을 계측하는 시스템 구축이 필요합니다. 비교적 광역의 급수구역을 블록시스템 구축 계획에 의한 소 블록화로 완전 독립시키기 위하여 밸브 및 관망을 정비하고 독립된 유입량 및 사용량을 계측하여 유량 감시와 단수 구역 최소화 등의 급수 관리를 용이하게 할 수 있도록 소 블록화로 구축하는 것을 말합니다.

구분	내용
대 블록	⦁정수장의 송수계통 급수구역 ⦁도로(폭 25m 이상), 하천 및 복개천, 철도 등을 경계
중 블록	⦁가압장 및 배수지 급수구역 ⦁도로(8m 이상), 철도, 하천 및 복개천, 하수 본관, 행정구역 등을 경계 ⦁소블록 5~10개를 포함
소 블록	⦁도로(8m 이하), 철도, 하천 및 복개천, 하수 복관, 행정구역, 공원, 공단, 대단위 아파트 등을 경계 ⦁급수전 500~1,500전 규모



 블록시스템 기능 및 효과

블록시스템의 주요 기능은 정보취득과 평상시 유지관리 및 긴급 시 대응 측면으로 나누어 볼 수 있는데요. 정보취득 측면에서는 수량, 수압, 수질 등 주요 인자에 대해 분할된 대·중·소블록 단위의 측정, 분석 및 감시를 세분화할 수 있게 하며, 평상시에는 안정적인 수량 관리, 적정 수압 유지 및 적수 발생 대체 등 관망 운영 및 유지관리가 용이하게 됩니다. 또한, 가뭄 발생, 수질오염 사고 발생 등으로 인한 피해지역을 최소화하고 안전하고 안정적인 용수를 공급할 수 있습니다. 블록시스템 구축의 효과로는 다음과 같아요.

효과	내용
계획수립의 용이성	⦁지역별 수량파악이 용이하여 합리적인 수량 배분계획 수립 가능 ⦁물 수요량 변화에 따른 배수관의 증설 규모 및 시기를 합리적으로 선정 가능 ⦁소블록 내 관망조직을 명확히 파악하여 효율적인 노후관 정비계획을 수립 가능
배수 관망 관리성의 향상 (수량 관리 향상)	⦁수질 변화에 대한 신속한 대처가 가능하며, 영향 범위 최소화 가능 ⦁수압조절(감·가압)의 필요성을 파악할 수 있으며 출수 불량지역애 대한 검토 용이 ⦁블록별 물의 사용처가 분명해지므로 물 수요의 변화에 따른 탄력적 대응 가능
상시유지 관리성의 향상	⦁소블록의 유입량 측정 및 물 사용량에 따른 유수율 분석 용이 ⦁불가피한 단수 작업 시 최소한의 단수 구역으로 작업 가능 ⦁배수관의 기능 파악이 용이하며, 집중적인 누수 탐사를 수행 가능
비상 시의 대응력 향상	⦁적수, 단수, 사고재해 등의 원인과 영향 범위 파악이 용이하여 신속한 대응 가능 ⦁블록간 비상 연락관을 설치하여 시설운영의 탄력성 및 응급상황 대처능력 향상



2.5 유수율

유수율이란 정수장에서 생산된 양 및 정수 수입량의 총수량에 대한 금전적 수입을 발생시키는 수량(유수수량)의 비율이며 지방자치단체의 상수도 사업에 대한 경영성과 지표로 활용됩니다.

유수율(%) = (유수수량 / 생산량) × 100(%)

총급수량 직접 혹은 간접적으로 공급한 총 수량 (정수장에서 생산된 양 및 정수 수입량)	유효수량 사용상 유효하다고 인정되는 수량	유수수량 수도요금으로 또는 타회계 등에서 수입이 있는 수량		계량요금수량	계량기에서 직접 계측되어 수도요금을 징수하는 수량
				미계량 요금수량	계량기로 계측되지 않은 채 수도요금이 부과되는 수량
				분수량	다른 수도사업자에게 분수하는 수량
				기타 부과량	공공 공원 녹지 용수, 공중변소용수 등 타회계로부터 요금징수로 수입이 있는 수량
		유효무수수량 유효수량 중 수입이 없는 수량	무수수량 수입이 없는 수량	계량기 불감수량	사용되었으나 계량기에 감지되지 않아 요금징수가 되지 않는 수량
				수도사업 용수량	정수장, 배수지에서의 사용 수량과 수도관 세정수량, 누수방지작업용수 등 수도사업자가 사용한 수량
				공공수량	소방용수 및 운반급수량 등으로 요금수입이 없는 수량
				부정 사용량	수도사업자의 허가를 받지 아니한 수도사용, 급수업종 변경, 계량기 조작 등의 방법으로 불법적으로 사용한 수량
	무효수량 사용상 무효라고 인정되는 수량			누수량	송수 시점 이후 급수사용자의 계량기 이전까지 발생된 손실 수량
				조정감액 수량	오염 등으로 수도사업자의 귀책 사유로 인해 요금징수 시 조정에 의하여 감액 대상이 된 수량

수도계량기

수도계량기

 수도계량기

수도계량기는 급수 장치에 달린 수요자가 사용한 물의 양을 계량하기 위한 측정장치로 측정변환기, 연산장치 및 지시부로 구성되어 있으며 대부분 측정 단위는 ㎥인데요. 계량 방식은 흐르는 물의 속도를 측정하여 수량으로 환산하는 유속식과 물의 체적을 측정하는 용적식으로 크게 분류됩니다. 일반적으로 유속식이 많이 사용되며, 그중에서도 날개 유속식이 가장 많이 사용됩니다. 또한, 수도계량기의 빨간 톱니바퀴는 물을 사용할 때 돌아가는데 누수가 되는 경우 물을 사용하지 않아도 이 톱니바퀴가 돌아가게 됩니다. 숫자판에 나타나 있는 숫자는 물 사용량(톤)을 의미하며 소수점 아래 숫자들은 시계방향으로 차례대로 읽으면 됩니다.



 수도계량기의 종류

(1) 접선류 익차형(UNION); 계량기 내 장착된 익차가 접선 방향으로 흐르는 유수에 의하여 회전하고 익차축상 상의 기어를 통하여 계량되며, 주로 소형계량기(D15~50mm)로 사용해요.

(2) 축류 익차형(WOLTMAN): 익차가 유수 방향과 수직으로 된 구조로 소유량에서 대유량까지 계측유량 범위가 넓으며 주로 대유량(D75~300mm)을 연속적으로 사용하는 곳에 적합해요.

구분	관련 법령	수도계량기 구경	유효기간	허용오차	비고
수도미터	계량에 관한 법률	D13~50(소형)	8년	4% (사용유량) 10% (최소유량)	D350 이하의 요금 고지용
		D75 이상(대형)	6년
유량계	유량계 설치 기준	D350 초과	1년 (비교측정 또는 교정)	2%	그 외의 유량계



 기계식 수도계량기와 전자식 수도계량기

기계식 수도계량기는 전통적인 방식으로 물을 사용하여 임펠러를 구동하여 긍정적인 물 공급을 위해 기계식 수량계를 회전시킵니다. 이에 따라 데이터수집이 번거롭고 계산이 어렵다는 문제점이 있다. 반면 전자식 수도계량기는 Faraday의 전자기 유도 법칙을 기반으로 측정하여 기계식보다 넓은 측정 범위와 정확성을 가지며 다양한 작동 환경에서 정상적인 사용을 보장할 수 있습니다. 시대의 흐름에 따라 정확도와 편의성에 대한 요구가 높아지면서 전자식 수도계량기가 점차 대중화되고 있어요.

＊허용오차범위 특성

전자식 수도계량기의 경우 초반 사용 시엔 안정적인 오차 특성을 보이나, 사용 연차가 증가할수록 오차 특성이 커지는 경향이 있습니다. 따라서 측정값에 대한 정기적인 비교측정이 필요합니다. 반면 기계식 수도계량기는 전자식 수도 미터에 비해 경년변화에 비교적 안정적인 오차 특성 경향이 있습니다.





우리나라의 물 절약전문업

 WASCO란?

WASCO란 수도법 제15조의2에 따른 “물 절약전문업” 또는 WASCO(WAter Saving COmpany)으로, 물 절약을 목적으로 WASCO 기업이 자기자본으로 물 사용시설을 개선(누수 저감, 절수기 설치)해주고, 이에 따라 절감되는 수도 요금을 WASCO 기업의 시설개선비로 상환해주는 방식의 사업을 말합니다. WASCO 기업은 2021년 5월 기준 65개의 업체가 등록되어 있습니다.

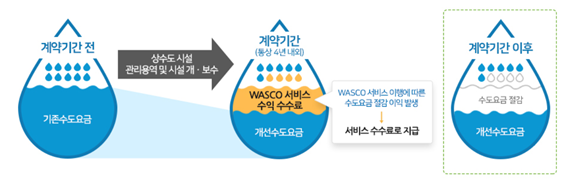

WASCO 사업의 개요



이렇게 누수 저감에 필요한 모든 개념에 대해서 같이  알아보았습니다.



다음 포스팅에서는 어떤식으로 측정했고 결과를 도출했는지 올려보도록 할게요!
